Ploter tnący Graphtec seria CE 7000

Plotery tnące Graphtec w permanentnej ewolucji!

Wydajność ploterów tnących serii CE 7000 pozycjonują się wśród ploterów wysokiej klasy, o wysokiej opłacalności zwrotu inwestycji. Podniesione parametry techniczne i użytkowe wspierają efekt i wydajność pracy przy nieocenionej wartości dodanej w postaci standardowego oprogramowania sfokusowanego na operacji cięcia.

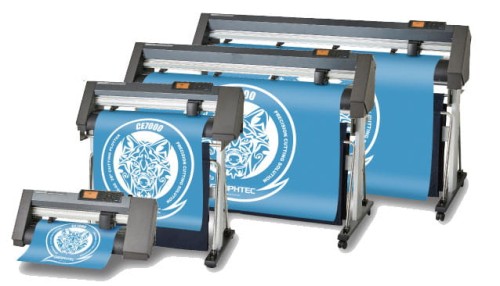

Plotry tnące Graphtec CE7000 dostępne są w czterech wersjach różniących się między sobą szerokością obszaru roboczego oraz niektórymi parametrami.

Poniżej tabela porównawcza z najistotniejszymi różnicami:

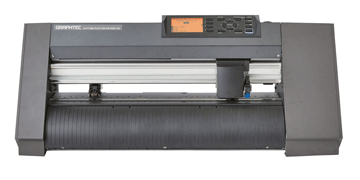

CE7000-40 (dostępny w opcji bez stojaka, opcja dodatkowo płatna: stół roboczy)

Cechy plotera Graphtec CE7000-40

• Znakomita precyzja wycinania nawet najtrudniejszych grafik
• Czteropunktowy system odczytu znaczników umożliwiający precyzyjne wycinanie po obrysie
• Funkcja nadcinania lub przecinania na wylot
• Symulacja noża aktywnego stosowana do grubych materiałów

Specyfikacja plotera Graphtec CE7000-40

• Typ ; rolkowy (2 rolki dociskowe)
• Sterowanie ; Serwo cyfrowe
• Maksymalny obszar cięcia (*1); 375 mm x 50 m
• Gwarantowana precyzja (*1); 355 mm x 2 m
• Kompatybilna szerokość mediów ; Minimum 50 mm, Maksimum 484 mm
• Maksymalna grubość mediów ; 0,25 mm
• Maksymalny ciężar rolki ; 5 kg
• Maksymalna szybkość cięcia ; 60 cm/s, wszystkie kierunki
• Maksymalne przyspieszenie ; 21,2 m/s2 (kąt 45 stopni)
• Nacisk noża ; 450 gf w 38 krokach
• Minimalna wielkość znaków ; Około 5 mm wysokości
• Rozdzielczość mechaniczna ; 0,005 mm
• Rozdzielczość programowa ; GP-GL: 0,1/0,05/0,025/0,01,  HP-GL (*2) : 0,025 mm
• Powtarzalność (*1) ; 0,1 mm/2 m przesuwu (bez rozszerzania i kurczenia się mediów)
• Ilość instalowanych pisaków ; 1
• Rodzaj ostrza ; Superstill
• Rodzaj pisaka ; Pisak olejowy kulkowy, pisak fibrowy na bazie wodnej
• Rodzaj folii ; Zwykłe folie samoprzylepne, fluorescencyjne, odblaskowe, do piaskowania
• Interfejsy ; USB 2,0 (pełna szybkość), Ethernet 10BASE-T / 100BASE-T
• Bufor danych ; 2MB
• Języki sterowania ; GP-GL / HP-GL (ustawiany z pulpitu lub automatycznie wykrywany)(*2)
• Ilość banków pamięci ; 8 grup programowalnych przez Użytkownika
• Wyświetlacz ; Wyświetlacz graficzny LCD z podświetlaniem (240px x 128px), obsługiwane 10 języków wybieranych w menu
• Zasilanie ; 100 - 240 V AC, 200-240 V AC, 50/60 Hz
• Pobór mocy ; Maksymalnie 100 VA
• Środowisko pracy ; 10-35 stopni C, 35-75 % wilgotności (nie skondensowanej)
• Gwarancja dokładności w warunkach ; 16 - 32 stopni C, 35 - 70 % wilgotności (nie skondensowanej)
• Wymiary (szerokość/długość/wysokość) ; 772 / 292 / 313 mm
• Waga (w przybliżeniu) ; 13 kg
• Kompatybilność (*4) ; Windows 10 / 8.1 / 7,  Mac OS X 10.6 - 10.11 / macOS 10.12 - 10.15 (Graphtec Studio: 10.6 - 10.15, Cutting Master 4: 10.7 - 10.15)
• Obsługiwane oprogramowanie ; Graphtec Pro Studio (Windows)(*5), Graphtec Studio (Mac), Cutting Master 4 (*5), sterownik Windows

(*1) Przy zalecanych przez Graphtec mediach i ustawieniach cięcia

(*2) HP-GL jest zastrzeżonym znakiem towarowym firmy Hewlett-Packard Company

(*3) dotyczy innych modeli

(*4) Graphtec nie obsługuje oprogramowania / sterownika używanego w systemach operacyjnych, które stały się przestarzałe

(*5) Wymaga połączenie z Internetem w celu aktywacji lub rejestracji przy pierwszym uruchomieniu programu

Wyposażenie plotera Graphtec CE7000-40

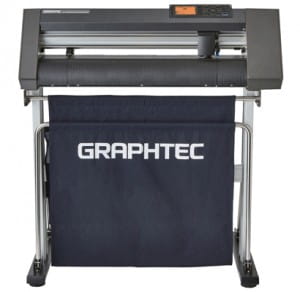

CE7000-60 (dostępny w opcjach bez stojaka pod ploter, opcja dodatkowo płatna: stojak, kosz na media, stół roboczy)

Cechy plotera Graphtec CE7000-60

• Precyzyjny system prowadzenia mediów - znakomita dokładność wycinania
• Czteropunktowy system odczytu znaczników umożliwiający precyzyjne wycinanie po obrysie
• Funkcja nadcinania lub przecinania na wylot
• Symulacja noża aktywnego stosowana do grubych materiałów

Specyfikacja plotera Graphtec CE7000-60

• Typ ; rolkowy (2 rolki dociskowe)
• Sterowanie ; Serwo cyfrowe
• Maksymalny obszar cięcia (*1); 603 mm x 50 m
• Gwarantowana precyzja (*1); 583 mm x 2 m (583 x 5 m przy użyciu opcjonalnego kosza)
• Kompatybilna szerokość mediów ; Minimum 50 mm, Maksimum 712 mm
• Maksymalna grubość mediów ; 0,25 mm
• Maksymalny ciężar rolki ; 9 kg
• Maksymalna szybkość cięcia ; 900 mm/s, wszystkie kierunki
• Maksymalne przyspieszenie ; 21,2 m/s2 (kąt 45 stopni)
• Nacisk noża ; 450 gf w 38 krokach
• Minimalna wielkość znaków ; Około 5 mm wysokości
• Rozdzielczość mechaniczna ; 0,005 mm
• Rozdzielczość programowa ; GP-GL: 0,1/0,05/0,025/0,01,  HP-GL (*2) : 0,025 mm
• Powtarzalność (*1) ; 0,1 mm/2 m przesuwu (bez rozszerzania i kurczenia się mediów)
• Ilość instalowanych pisaków ; 1
• Rodzaj ostrza ; Superstill
• Rodzaj pisaka ; Pisak olejowy kulkowy, pisak fibrowy na bazie wodnej
• Rodzaj folii ; Zwykłe folie samoprzylepne, fluorescencyjne, odblaskowe, do piaskowania
• Interfejsy ; USB 2,0 (pełna szybkość), Ethernet 10BASE-T / 100BASE-T
• Bufor danych ; 2MB
• Języki sterowania ; GP-GL / HP-GL (ustawiany z pulpitu lub automatycznie wykrywany)(*2)
• Ilość banków pamięci ; 8 grup programowalnych przez Użytkownika
• Wyświetlacz ; Wyświetlacz graficzny LCD z podświetlaniem (240px x 128px), obsługiwane 10 języków wybieranych w menu
• Zasilanie ; 100 - 240 V AC, 200-240 V AC, 50/60 Hz
• Pobór mocy ; Maksymalnie 100 VA
• Środowisko pracy ; 10-35 stopni C, 35-75 % wilgotności (nie skondensowanej)
• Gwarancja dokładności w warunkach ; 16 - 32 stopni C, 35 - 70 % wilgotności (nie skondensowanej)
• Wymiary (szerokość/długość/wysokość) ; 1005x582x1092 mm (1005x936x1092)(*3)
• Waga (w przybliżeniu) ; 23 kg (25,2)(*3)
• Kompatybilność (*4) ; Windows 10 / 8.1 / 7,  Mac OS X 10.6 - 10.11 / macOS 10.12 - 10.15 (Graphtec Studio: 10.6 - 10.15, Cutting Master 4: 10.7 - 10.15)
• Obsługiwane oprogramowanie ; Graphtec Pro Studio (Windows)(*5), Graphtec Studio (Mac), Cutting Master 4 (*5), sterownik Windows

(*1) Przy zalecanych przez Graphtec mediach i ustawieniach cięcia

(*2) HP-GL jest zastrzeżonym znakiem towarowym firmy Hewlett-Packard Company

(*3) Z koszem

(*4) Graphtec nie obsługuje oprogramowania / sterownika używanego w systemach operacyjnych, które stały się przestarzałe

(*5) Wymaga połączenie z Internetem w celu aktywacji lub rejestracji przy pierwszym uruchomieniu programu

Wyposażenie plotera Graphtec CE7000-60

CE7000-130 (dostępny w opcji ze stojakiem, opcją dodatkowo płatną: kosz na media, dodatkowa rolka dociskowa)

Cechy plotera Graphtec CE7000-130

• Precyzyjny system prowadzenia mediów - znakomita dokładność wycinania
• Czteropunktowy system odczytu znaczników umożliwiający precyzyjne wycinanie po obrysie
• Funkcja nadcinania lub przecinania na wylot
• Symulacja noża aktywnego stosowana do grubych materiałów

Specyfikacja plotera Graphtec CE7000-130

• Typ ; rolkowy (4 rolki dociskowe)
• Sterowanie ; Serwo cyfrowe
• Maksymalny obszar cięcia (*1); 1270 mm x 50 m
• Gwarantowana precyzja (*1); 1250 mm x 2 m (1250 x 5 m przy użyciu opcjonalnego kosza)
• Kompatybilna szerokość mediów ; Minimum 50 mm, Maksimum 1372 mm
• Maksymalna grubość mediów ; 0,25 mm
• Maksymalny ciężar rolki ; 17 kg
• Maksymalna szybkość cięcia ; 1000 mm/s, wszystkie kierunki
• Maksymalne przyspieszenie ; 13,9 m/s2 (kąt 45 stopni)
• Nacisk noża ; 450 gf w 38 krokach
• Minimalna wielkość znaków ; Około 5 mm wysokości
• Rozdzielczość mechaniczna ; 0,005 mm
• Rozdzielczość programowa ; GP-GL: 0,1/0,05/0,025/0,01,  HP-GL (*2) : 0,025 mm
• Powtarzalność (*1) ; 0,1 mm/2 m przesuwu (bez rozszerzania i kurczenia się mediów)
• Ilość instalowanych pisaków ; 1
• Rodzaj ostrza ; Superstill
• Rodzaj pisaka ; Pisak olejowy kulkowy, pisak fibrowy na bazie wodnej
• Rodzaj folii ; Zwykłe folie samoprzylepne, fluorescencyjne, odblaskowe, do piaskowania
• Interfejsy ; USB 2,0 (pełna szybkość), Ethernet 10BASE-T / 100BASE-T
• Bufor danych ; 2MB
• Języki sterowania ; GP-GL / HP-GL (ustawiany z pulpitu lub automatycznie wykrywany)(*2)
• Ilość banków pamięci ; 8 grup programowalnych przez Użytkownika
• Wyświetlacz ; Wyświetlacz graficzny LCD z podświetlaniem (240px x 128px), obsługiwane 10 języków wybieranych w menu
• Zasilanie ; 100 - 240 V AC, 200-240 V AC, 50/60 Hz
• Pobór mocy ; Maksymalnie 100 VA
• Środowisko pracy ; 10-35 stopni C, 35-75 % wilgotności (nie skondensowanej)
• Gwarancja dokładności w warunkach ; 16 - 32 stopni C, 35 - 70 % wilgotności (nie skondensowanej)
• Wymiary (szerokość/długość/wysokość) ; 1704 x 811 x 1215 mm (1704 x 1148 x 1215)(*3)
• Waga (w przybliżeniu) ; 51 kg (54,9)(*3)
• Kompatybilność (*4) ; Windows 10 / 8.1 / 7,  Mac OS X 10.6 - 10.11 / macOS 10.12 - 10.15 (Graphtec Studio: 10.6 - 10.15, Cutting Master 4: 10.7 - 10.15)
• Obsługiwane oprogramowanie ; Graphtec Pro Studio (Windows)(*5), Graphtec Studio (Mac), Cutting Master 4 (*5), sterownik Windows

(*1) Przy zalecanych przez Graphtec mediach i ustawieniach cięcia

(*2) HP-GL jest zastrzeżonym znakiem towarowym firmy Hewlett-Packard Company

(*3) Z koszem

(*4) Graphtec nie obsługuje oprogramowania / sterownika używanego w systemach operacyjnych, które stały się przestarzałe

(*5) Wymaga połączenie z Internetem w celu aktywacji lub rejestracji przy pierwszym uruchomieniu programu

Wyposażenie plotera Graphtec CE7000-130

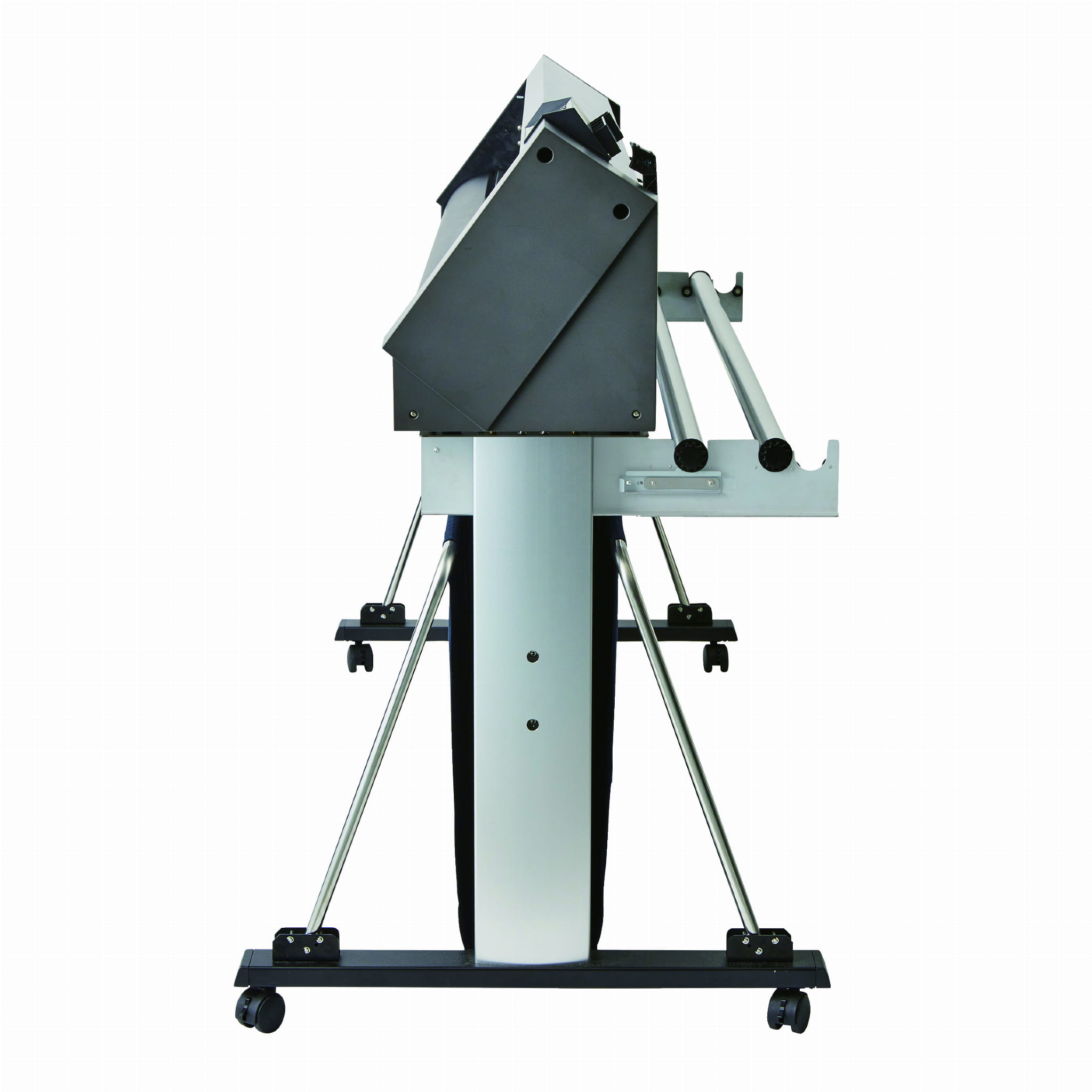

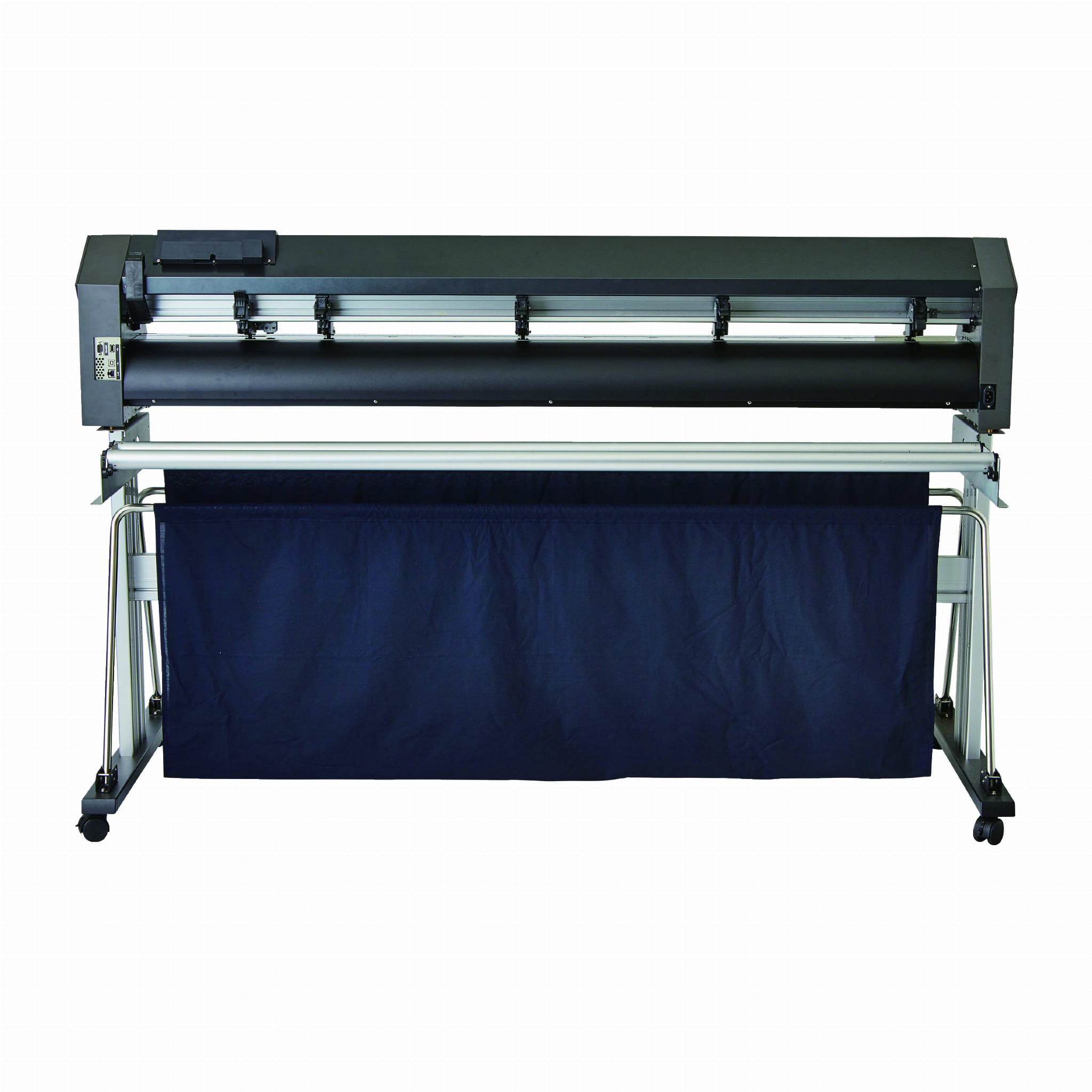

CE7000-160 (dostępny w opcji ze stojakiem, opcją dodatkowo płatna: kosz na media, dodatkowa rolka dociskowa)

Cechy plotera Graphtec CE7000-160

• Precyzyjny system prowadzenia mediów - znakomita dokładność wycinania
• Czteropunktowy system odczytu znaczników umożliwiający precyzyjne wycinanie po obrysie
• Funkcja nadcinania lub przecinania na wylot
• Symulacja noża aktywnego stosowana do grubych materiałów

Specyfikacja plotera Graphtec CE7000-160

• Typ ; rolkowy (4 rolki dociskowe)
• Sterowanie ; Serwo cyfrowe
• Maksymalny obszar cięcia (*1); 1524 mm x 50 m
• Gwarantowana precyzja (*1); 1504 mm x 2 m (1504 x 5 m przy użyciu opcjonalnego kosza)
• Kompatybilna szerokość mediów ; Minimum 50 mm, Maksimum 1626 mm
• Maksymalna grubość mediów ; 0,25 mm
• Maksymalny ciężar rolki ; 20 kg
• Maksymalna szybkość cięcia ; 1000 mm/s, wszystkie kierunki
• Maksymalne przyspieszenie ; 13,9 m/s2 (kąt 45 stopni)
• Nacisk noża ; 450 gf w 38 krokach
• Minimalna wielkość znaków ; Około 5 mm wysokości
• Rozdzielczość mechaniczna ; 0,005 mm
• Rozdzielczość programowa ; GP-GL: 0,1/0,05/0,025/0,01,  HP-GL (*2) : 0,025 mm
• Powtarzalność (*1) ; 0,1 mm/2 m przesuwu (bez rozszerzania i kurczenia się mediów)
• Ilość instalowanych pisaków ; 1
• Rodzaj ostrza ; Superstill
• Rodzaj pisaka ; Pisak olejowy kulkowy, pisak fibrowy na bazie wodnej
• Rodzaj folii ; Zwykłe folie samoprzylepne, fluorescencyjne, odblaskowe, do piaskowania
• Interfejsy ; USB 2,0 (pełna szybkość), Ethernet 10BASE-T / 100BASE-T
• Bufor danych ; 2MB
• Języki sterowania ; GP-GL / HP-GL (ustawiany z pulpitu lub automatycznie wykrywany)(*2)
• Ilość banków pamięci ; 8 grup programowalnych przez Użytkownika
• Wyświetlacz ; Wyświetlacz graficzny LCD z podświetlaniem (240px x 128px), obsługiwane 10 języków wybieranych w menu
• Zasilanie ; 100 - 240 V AC, 200-240 V AC, 50/60 Hz
• Pobór mocy ; Maksymalnie 100 VA
• Środowisko pracy ; 10-35 stopni C, 35-75 % wilgotności (nie skondensowanej)
• Gwarancja dokładności w warunkach ; 16 - 32 stopni C, 35 - 70 % wilgotności (nie skondensowanej)
• Wymiary (szerokość/długość/wysokość) ; 1916 x 811 x 1215 mm (1916 x 1148 x 1215 mm)(*3)
• Waga (w przybliżeniu) ; 55 kg (59,5)(*3)
• Kompatybilność (*4) ; Windows 10 / 8.1 / 7,  Mac OS X 10.6 - 10.11 / macOS 10.12 - 10.15 (Graphtec Studio: 10.6 - 10.15, Cutting Master 4: 10.7 - 10.15)
• Obsługiwane oprogramowanie ; Graphtec Pro Studio (Windows)(*5), Graphtec Studio (Mac), Cutting Master 4 (*5), sterownik Windows

(*1) Przy zalecanych przez Graphtec mediach i ustawieniach cięcia

(*2) HP-GL jest zastrzeżonym znakiem towarowym firmy Hewlett-Packard Company

(*3) Z koszem

(*4) Graphtec nie obsługuje oprogramowania / sterownika używanego w systemach operacyjnych, które stały się przestarzałe

(*5) Wymaga połączenie z Internetem w celu aktywacji lub rejestracji przy pierwszym uruchomieniu programu

Wyposażenie plotera Graphtec CE7000-160

Wszystkie modele wyposażone zostały w:

-optyczny system pozycjonowania, który koryguje błędy nieliniowości wydruku oraz błędy ułożenia mediów wycinając precyzyjnie po obrysach z błędem nie większym niż 0,5 mm.

-wygodny interface – plotery wyposażone są w szybki port USB oraz kartę sieciową Ethernet. Dodatkowy port USB daje możliwość wycinania projektów bez konieczności podłączenia do komputera – z listy wcześniej przygotowanych.

-program Cutting Master umożliwia bezpośrednie wycinanie z Corel Draw i z Adobe Illustratora
