Ploter tnący Graphtec seria FC 9000

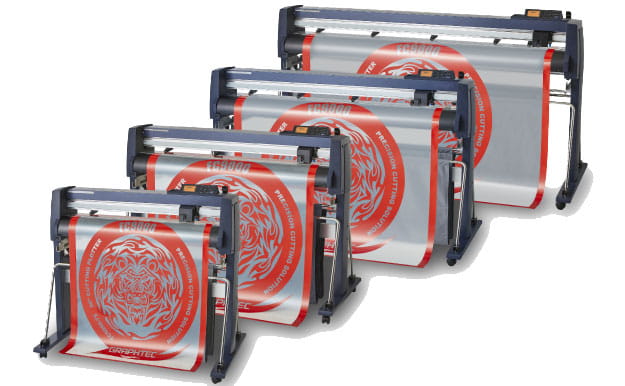

Seria Graphtec FC9000 to profesjonalna seria ploterów tnących o najwyższych parametrach cięcia. Dzięki wysokiej prędkości bo aż do 1485 mm/s, przyspieszeniu do 39,2 m/s2 oraz nacisku noża do 600gf  plotery serii FC9000 plasują się w gronie zdecydowanych liderów.

Dostępne są w czterech wersjach o różnej szerokości obszaru roboczego oraz różniące się niektórymi parametrami technicznymi.

Poniższa tabela ukazuje najistotniejsze różnice:

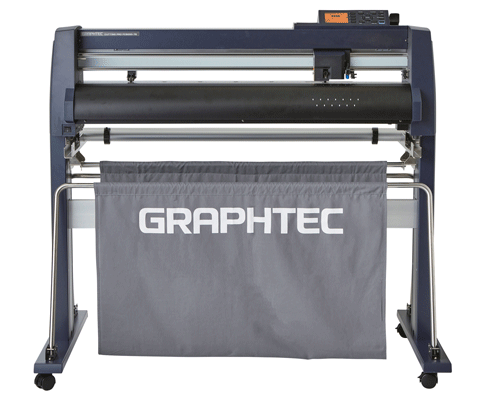

FC9000-75

Cechy plotera Graphtec FC9000-75 warte podkreślenia:

• Niezawodny system prowadzenia mediów - Gwarantowana precyzja do 15 m
• Czteropunktowy system odczytu znaczników umożliwiający precyzyjne wycinanie po obrysie
• Funkcja nadcinania lub przecinania na wylot
• Symulacja noża aktywnego stosowana do grubych materiałów

Specyfikacja plotera Graphtec FC9000-75

• Typ ; rolkowy (2 rolki dociskowe)
• Sterowanie ; Serwo cyfrowe
• Maksymalny obszar cięcia (*1); 762 mm x 50 m
• Gwarantowana precyzja (*1); 742 mm x 15 m
• Kompatybilna szerokość mediów (*2) ; Minimum 50 mm, Maksimum 920 mm
• Maksymalny ciężar rolki ; 12 kg
• Maksymalna szerokość odcinania mediów ; 762 mm
• Maksymalna szybkość cięcia ; 1485 mm/s w kierunku 45 stopni
• Maksymalne przyspieszenie ; 39,2 m/s2 w kierunku 45 stopni
• Nacisk noża ; 600 gf
• Minimalna wielkość znaków ; Około 5 mm wysokości
• Rozdzielczość mechaniczna ; 0,005 mm
• Rozdzielczość programowa ; GP-GL: 0,1/0,05/0,025/0,01,  HP-GL (*3) : 0,025 mm
• Powtarzalność (*1) ; 0,1 mm/2 m przesuwu (bez rozszerzania i kurczenia się mediów)
• Ilość instalowanych narzędzi ; 1 (opcjonalnie 2)
• Rodzaj ostrza ; Superstill
• Rodzaj pisaka ; Pisak olejowy kulkowy, pisak fibrowy na bazie wodnej
• Rodzaj folii ; Zwykłe folie samoprzylepne, fluorescencyjne, odblaskowe o wysokiej intensywności (*4), grubość 0,25 mm lub mniejsza
• Interfejsy ; USB 2,0 (pełna szybkość), Ethernet 10BASE-T / 100BASE-T
• Bufor danych ; 2MB
• Języki sterowania ; GP-GL / HP-GL (ustawiany z pulpitu lub automatycznie wykrywany)(*3)
• Ilość banków pamięci ; 8 grup programowalnych przez Użytkownika
• Wyświetlacz ; Wyświetlacz graficzny LCD z podświetlaniem (240px x 128px), obsługiwane 10 języków wybieranych w menu
• Zasilanie ; 100 - 240 V AC,  50/60 Hz
• Pobór mocy ; Maksymalnie 120 VA
• Środowisko pracy ; 10-35 stopni C, 35-75 % wilgotności (nie skondensowanej)
• Gwarancja dokładności w warunkach ; 16 - 32 stopni C, 35 - 70 % wilgotności (nie skondensowanej)
• Wymiary (szerokość/długość/wysokość) ; 1360 x 1151 x 1232 mm (wraz z podstawą i koszem)
• Waga (w przybliżeniu) ; 49 kg (wraz z podstawą i koszem)
• Kompatybilność (*5) ; Windows 10 / 8.1 / 8 / 7,  Mac OS X 10.6 - 10.11 / macOS 10.12 - 10.14 (Graphtec Studio: 10.6 - 10.14, Cutting Master 4: 10.7 - 10.14)
• Obsługiwane oprogramowanie ; Graphtec Pro Studio (Windows)(*6), Graphtec Studio (Mac), Cutting Master 4 (*6), sterownik Windows
• Bezpieczeństwo ; PSE, UL / cUL, znak CE
• EMC ; VCCI klasa A, FCC klasa A, znak CE

(*1) Przy zalecanych przez Graphtec mediach i ustawieniach cięcia

(*2) Przy spełnieniu wymaganych warunków

(*3) HP-GL jest zastrzeżonym znakiem towarowym firmy Hewlett-Packard Company

(*4) Wymagane ostrza wzmocnione CB15UA / CB15UA-K30 do niektórych rodzajów folii odblaskowych

(*5) Graphtec nie obsługuje oprogramowania / sterownika używanego w systemach operacyjnych, które stały się przestarzałe

(*6) Wymaga połączenie z Internetem w celu aktywacji lub rejestracji przy pierwszym uruchomieniu programu

Wyposażenie plotera Graphtec FC9000-75

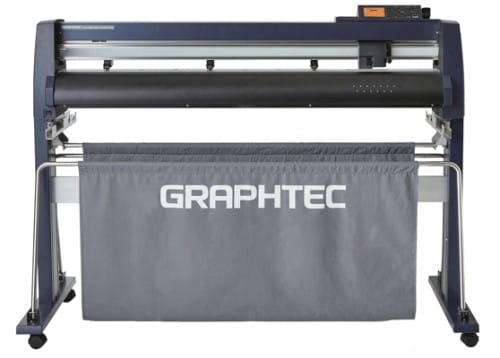

FC 9000-100

Cechy plotera Graphtec FC9000-100:

• Niezawodny system prowadzenia mediów - Gwarantowana precyzja do 15 m
• Czteropunktowy system odczytu znaczników umożliwiający precyzyjne wycinanie po obrysie
• Funkcja nadcinania lub przecinania na wylot
• Symulacja noża aktywnego stosowana do grubych materiałów

Specyfikacja plotera Graphtec FC9000-100

• Typ ; rolkowy (3 rolki dociskowe)
• Sterowanie ; Serwo cyfrowe
• Maksymalny obszar cięcia (*1); 1067 mm x 50 m
• Gwarantowana precyzja (*1); 1047 mm x 10 m  lub 762 mm x 15 m
• Kompatybilna szerokość mediów (*2) ; Minimum 50 mm, Maksimum 1224 mm
• Maksymalny ciężar rolki ; 16 kg
• Maksymalna szerokość odcinania mediów ; 1067 mm
• Maksymalna szybkość cięcia ; 1485 mm/s w kierunku 45 stopni
• Maksymalne przyspieszenie ; 39,2 m/s2 w kierunku 45 stopni
• Nacisk noża ; 600 gf
• Minimalna wielkość znaków ; Około 5 mm wysokości
• Rozdzielczość mechaniczna ; 0,005 mm
• Rozdzielczość programowa ; GP-GL: 0,1/0,05/0,025/0,01,  HP-GL (*3) : 0,025 mm
• Powtarzalność (*1) ; 0,1 mm/2 m przesuwu (bez rozszerzania i kurczenia się mediów)
• Ilość instalowanych narzędzi ; 1 (opcjonalnie 2)
• Rodzaj ostrza ; Superstill
• Rodzaj pisaka ; Pisak olejowy kulkowy, pisak fibrowy na bazie wodnej
• Rodzaj folii ; Zwykłe folie samoprzylepne, fluorescencyjne, odblaskowe o wysokiej intensywności (*4), grubość 0,25 mm lub mniejsza
• Interfejsy ; USB 2,0 (pełna szybkość), Ethernet 10BASE-T / 100BASE-T
• Bufor danych ; 2MB
• Języki sterowania ; GP-GL / HP-GL (ustawiany z pulpitu lub automatycznie wykrywany)(*3)
• Ilość banków pamięci ; 8 grup programowalnych przez Użytkownika
• Wyświetlacz ; Wyświetlacz graficzny LCD z podświetlaniem (240px x 128px), obsługiwane 10 języków wybieranych w menu
• Zasilanie ; 100 - 240 V AC,  50/60 Hz
• Pobór mocy ; Maksymalnie 120 VA
• Środowisko pracy ; 10-35 stopni C, 35-75 % wilgotności (nie skondensowanej)
• Gwarancja dokładności w warunkach ; 16 - 32 stopni C, 35 - 70 % wilgotności (nie skondensowanej)
• Wymiary (szerokość/długość/wysokość) ; 1665 x 1151 x 1232 mm (wraz z podstawą i koszem)
• Waga (w przybliżeniu) ; 56 kg (wraz z podstawą i koszem)
• Kompatybilność (*5) ; Windows 10 / 8.1 / 8 / 7,  Mac OS X 10.6 - 10.11 / macOS 10.12 - 10.14 (Graphtec Studio: 10.6 - 10.14, Cutting Master 4: 10.7 - 10.14)
• Obsługiwane oprogramowanie ; Graphtec Pro Studio (Windows)(*6), Graphtec Studio (Mac), Cutting Master 4 (*6), sterownik Windows
• Bezpieczeństwo ; PSE, UL / cUL, znak CE
• EMC ; VCCI klasa A, FCC klasa A, znak CE

(*1) Przy zalecanych przez Graphtec mediach i ustawieniach cięcia

(*2) Przy spełnieniu wymaganych warunków

(*3) HP-GL jest zastrzeżonym znakiem towarowym firmy Hewlett-Packard Company

(*4) Wymagane ostrza wzmocnione CB15UA / CB15UA-K30 do niektórych rodzajów folii odblaskowych

(*5) Graphtec nie obsługuje oprogramowania / sterownika używanego w systemach operacyjnych, które stały się przestarzałe

(*6) Wymaga połączenie z Internetem w celu aktywacji lub rejestracji przy pierwszym uruchomieniu programu

Wyposażenie plotera Graphtec FC9000-100

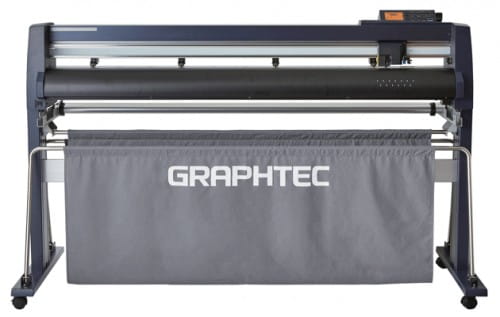

FC 9000-140

Cechy plotera Graphtec FC9000-140:

• Niezawodny system prowadzenia mediów - Gwarantowana precyzja do 15 m
• Czteropunktowy system odczytu znaczników umożliwiający precyzyjne wycinanie po obrysie
• Funkcja nadcinania lub przecinania na wylot
• Symulacja noża aktywnego stosowana do grubych materiałów

Specyfikacja plotera Graphtec FC9000-140

• Typ ; rolkowy (4 rolki dociskowe)
• Sterowanie ; Serwo cyfrowe
• Maksymalny obszar cięcia (*1); 1372 mm x 50 m
• Gwarantowana precyzja (*1); 1352 mm x 10 m  lub 762 mm x 15 m
• Kompatybilna szerokość mediów (*2) ; Minimum 50 mm, Maksimum 1529 mm
• Maksymalny ciężar rolki ; 20 kg
• Kompatybilna szerokość rolki odbierającej ; od 200 do 1372 mm
• Maksymalny ciężar rolki odbierającej ; 20 kg
• Maksymalna szerokość odcinania mediów ; 1372 mm
• Maksymalna szybkość cięcia ; 1485 mm/s w kierunku 45 stopni
• Maksymalne przyspieszenie ; 39,2 m/s2 w kierunku 45 stopni
• Nacisk noża ; 600 gf
• Minimalna wielkość znaków ; Około 5 mm wysokości
• Rozdzielczość mechaniczna ; 0,005 mm
• Rozdzielczość programowa ; GP-GL: 0,1/0,05/0,025/0,01,  HP-GL (*3) : 0,025 mm
• Powtarzalność (*1) ; 0,1 mm/2 m przesuwu (bez rozszerzania i kurczenia się mediów)
• Ilość instalowanych narzędzi ; 1 (opcjonalnie 2)
• Rodzaj ostrza ; Superstill
• Rodzaj pisaka ; Pisak olejowy kulkowy, pisak fibrowy na bazie wodnej
• Rodzaj folii ; Zwykłe folie samoprzylepne, fluorescencyjne, odblaskowe o wysokiej intensywności (*4), grubość 0,25 mm lub mniejsza
• Interfejsy ; USB 2,0 (pełna szybkość), Ethernet 10BASE-T / 100BASE-T
• Bufor danych ; 2MB
• Języki sterowania ; GP-GL / HP-GL (ustawiany z pulpitu lub automatycznie wykrywany)(*3)
• Ilość banków pamięci ; 8 grup programowalnych przez Użytkownika
• Wyświetlacz ; Wyświetlacz graficzny LCD z podświetlaniem (240px x 128px), obsługiwane 10 języków wybieranych w menu
• Zasilanie ; 100 - 240 V AC,  50/60 Hz
• Pobór mocy ; Maksymalnie 120 VA
• Środowisko pracy ; 10-35 stopni C, 35-75 % wilgotności (nie skondensowanej)
• Gwarancja dokładności w warunkach ; 16 - 32 stopni C, 35 - 70 % wilgotności (nie skondensowanej)
• Wymiary (szerokość/długość/wysokość) ; 1970 x 1151 x 1232 mm (wraz z podstawą i koszem)
• Waga (w przybliżeniu) ; 64 kg (wraz z podstawą i koszem), 80,9 kg z zainstalowanym automatycznym wałkiem odbierającym
• Kompatybilność (*5) ; Windows 10 / 8.1 / 8 / 7,  Mac OS X 10.6 - 10.11 / macOS 10.12 - 10.14 (Graphtec Studio: 10.6 - 10.14, Cutting Master 4: 10.7 - 10.14)
• Obsługiwane oprogramowanie ; Graphtec Pro Studio (Windows)(*6), Graphtec Studio (Mac), Cutting Master 4 (*6), sterownik Windows
• Bezpieczeństwo ; PSE, UL / cUL, znak CE
• EMC ; VCCI klasa A, FCC klasa A, znak CE

(*1) Przy zalecanych przez Graphtec mediach i ustawieniach cięcia

(*2) Przy spełnieniu wymaganych warunków

(*3) HP-GL jest zastrzeżonym znakiem towarowym firmy Hewlett-Packard Company

(*4) Wymagane ostrza wzmocnione CB15UA / CB15UA-K30 do niektórych rodzajów folii odblaskowych

(*5) Graphtec nie obsługuje oprogramowania / sterownika używanego w systemach operacyjnych, które stały się przestarzałe

(*6) Wymaga połączenie z Internetem w celu aktywacji lub rejestracji przy pierwszym uruchomieniu programu

Wyposażenie plotera Graphtec FC9000-140

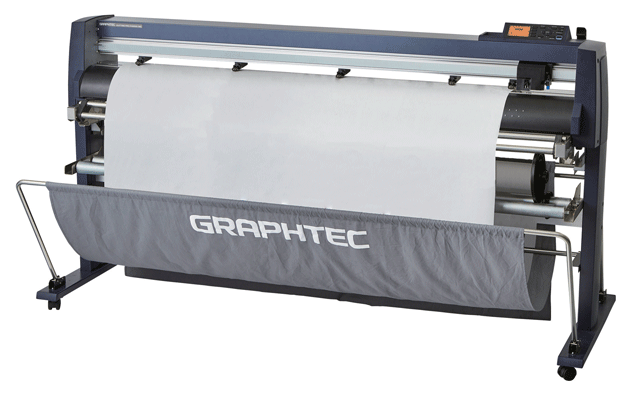

FC 9000-160

Cechy plotera Graphtec FC9000-140:

• Niezawodny system prowadzenia mediów - Gwarantowana precyzja do 15 m
• Czteropunktowy system odczytu znaczników umożliwiający precyzyjne wycinanie po obrysie
• Funkcja nadcinania lub przecinania na wylot
• Symulacja noża aktywnego stosowana do grubych materiałów

Specyfikacja plotera Graphtec FC9000-160

• Typ ; rolkowy (4 rolki dociskowe)
• Sterowanie ; Serwo cyfrowe
• Maksymalny obszar cięcia (*1); 1626 mm x 50 m
• Gwarantowana precyzja (*1); 1607 mm x 10 m  lub 762 mm x 15 m
• Kompatybilna szerokość mediów (*2) ; Minimum 50 mm, Maksimum 1850 mm
• Maksymalny ciężar rolki ; 24 kg
• Kompatybilna szerokość rolki odbierającej ; od 200 do 1626 mm
• Maksymalny ciężar rolki odbierającej ; 20 kg
• Maksymalna szerokość odcinania mediów ; 1626 mm
• Maksymalna szybkość cięcia ; 1485 mm/s w kierunku 45 stopni
• Maksymalne przyspieszenie ; 39,2 m/s2 w kierunku 45 stopni
• Nacisk noża ; 600 gf
• Minimalna wielkość znaków ; Około 5 mm wysokości
• Rozdzielczość mechaniczna ; 0,005 mm
• Rozdzielczość programowa ; GP-GL: 0,1/0,05/0,025/0,01,  HP-GL (*3) : 0,025 mm
• Powtarzalność (*1) ; 0,1 mm/2 m przesuwu (bez rozszerzania i kurczenia się mediów)
• Ilość instalowanych narzędzi ; 1 (opcjonalnie 2)
• Rodzaj ostrza ; Superstill
• Rodzaj pisaka ; Pisak olejowy kulkowy, pisak fibrowy na bazie wodnej
• Rodzaj folii ; Zwykłe folie samoprzylepne, fluorescencyjne, odblaskowe o wysokiej intensywności (*4), grubość 0,25 mm lub mniejsza
• Interfejsy ; USB 2,0 (pełna szybkość), Ethernet 10BASE-T / 100BASE-T
• Bufor danych ; 2MB
• Języki sterowania ; GP-GL / HP-GL (ustawiany z pulpitu lub automatycznie wykrywany)(*3)
• Ilość banków pamięci ; 8 grup programowalnych przez Użytkownika
• Wyświetlacz ; Wyświetlacz graficzny LCD z podświetlaniem (240px x 128px), obsługiwane 10 języków wybieranych w menu
• Zasilanie ; 100 - 240 V AC,  50/60 Hz
• Pobór mocy ; Maksymalnie 120 VA
• Środowisko pracy ; 10-35 stopni C, 35-75 % wilgotności (nie skondensowanej)
• Gwarancja dokładności w warunkach ; 16 - 32 stopni C, 35 - 70 % wilgotności (nie skondensowanej)
• Wymiary (szerokość/długość/wysokość) ; 2224 x 1151 x 1232 mm (wraz z podstawą i koszem)
• Waga (w przybliżeniu) ; 70 kg (wraz z podstawą i koszem), 88,5 kg z zainstalowanym automatycznym wałkiem odbierającym
• Kompatybilność (*5) ; Windows 10 / 8.1 / 8 / 7,  Mac OS X 10.6 - 10.11 / macOS 10.12 - 10.14 (Graphtec Studio: 10.6 - 10.14, Cutting Master 4: 10.7 - 10.14)
• Obsługiwane oprogramowanie ; Graphtec Pro Studio (Windows)(*6), Graphtec Studio (Mac), Cutting Master 4 (*6), sterownik Windows
• Bezpieczeństwo ; PSE, UL / cUL, znak CE
• EMC ; VCCI klasa A, FCC klasa A, znak CE

(*1) Przy zalecanych przez Graphtec mediach i ustawieniach cięcia

(*2) Przy spełnieniu wymaganych warunków

(*3) HP-GL jest zastrzeżonym znakiem towarowym firmy Hewlett-Packard Company

(*4) Wymagane ostrza wzmocnione CB15UA / CB15UA-K30 do niektórych rodzajów folii odblaskowych

(*5) Graphtec nie obsługuje oprogramowania / sterownika używanego w systemach operacyjnych, które stały się przestarzałe

(*6) Wymaga połączenie z Internetem w celu aktywacji lub rejestracji przy pierwszym uruchomieniu programu

Wyposażenie plotera Graphtec FC9000-160

Wszystkie modele wyposażone zostały:

-w odporny na zakłócenia optyczny system  pozycjonowania – korygując błędy nieliniowości wydruku i błędy ułożenia mediów wycinają precyzyjnie po obrysach z błędem nie większym niż 0,5 mm.

-w szybki port USB oraz kartę sieciową Ethernet. Dodatkowy port USB daje możliwość wycinanie projektów bez konieczności podłączenia do komputera – z listy wcześniej przygotowanych, a obsługa barcodów automatyzuje i przyspiesza wybór projektów.

-program Cutting Master umożliwia bezpośrednie wycinanie z Corel Draw i z Adobe Illustratora oraz zawiera wsparcie dla dużych projektów wycinanych po obrysach.

Plotery Graphtec FC 9000 znajdują szerokie zastosowanie zarówno w branży reklamowej ale również mogą być wykorzystywane do produkcji banerów, naklejek i etykiet. Moga posłużyć również do wycinania folii termotransferowych i szablonowych oraz do produkcji tablic i znaków z folii odblaskowych.

Znakomicie współpracują z oprogramowaniem typu CAD – częstym zastosowaniem ploterów tej serii, w szczególności modelu FC9000-160 jest wycinanie folii ochronnych na samochody zgodnie z dostępnymi w programach CAD szablonami.

Plotery objęte są dwuletnią gwarancją na terenie Polski realizowaną w systemie ‘door to door’ przez autoryzowany serwis firmy Graphtec z siedzibą w Warszawie.
